YBX3-H Series High Efficiency Explosion-proof Three Phase Marine Asynchronous
YBX3-H Series High Efficiency Explosion-proof Three Phase Marine Asynchronous
一、Product Overview
YBX3-H series motors are totally-enclosed, fan-coolled, squirrel caged type of explosion-proof three phase marine asynchronous motor. efficiency of 2~6 poles motors could arrived NEMA Premium standard. The motors are designed and manufactured according to GB3836.1 “Electrical apparatus for explosive gas atomosphere-part1: General requirement” and GB3836.2 “Electrical apparatus for explosive gas atmosphere-part2:Flameproof enclosure “d ” .the motors have advantage of high efficiency、energy-saving、big locked-rotor torque、low noise、small noise、smaller vibration、 safe and reliable operation and good appearance, etc. the output、mounting dimensions and other corresponding relationships comply with IEC standard.
二、Operation Condition
Ambient temperature: -25~45℃;
Altitude: <1000m;
Relative humidity: ≤95%;
Inclination and swing: ±22.5℃(The longitudinal and lateral tilt might happened);
Oil-mist salt-mist fungus and sea water exist;
Shock and vibration might happened during shipping;
In air there might be exist explosive mixture which compound with temperature class T1~T4 easy-ignition air or steam and air.
三、Basic Parameter
Volt and Frequency: 380V/50Hz、440V/60Hz
Insulation Class: F
Degree of protection:IP56
Explosion-proof Mark: Exd IICT4 Gb
Duty: S1
Connection: 3kW or less than 3kW connected Y, the others connected △
四、主要技术参数 Main Technical Data:
As table shown below, the motors of 0.75kW~55kW and 2~6 poles, which efficiency conform to class 2, GB18613-2012.
Type |
Output kW |
current A |
Eff.100% |
cosφ |
Speed r/min |
Locked-rotor torque vs Rated toque Tst/Tn |
Locked-rotor current vs Rated current Ist/In |
Breakdown torque vs Rated torque Tmax/Tn |
||||||
380V 50Hz |
440V 60Hz |
380V 50Hz |
440V 60Hz |
380V 50Hz |
440V 60Hz |
380V 50Hz |
440V 60Hz |
|||||||
380V/50Hz |
440V/60Hz |
380V/50Hz |
440V/60Hz |
|||||||||||
YBX3-80M1-2-H |
0.75 |
1.7 |
1.6 |
80.7 |
77 |
0.83 |
0.82 |
2890 |
3510 |
2.1 |
2.0 |
6.8 |
7.1 |
2.3 |
YBX3-80M2-2-BH |
1.1 |
2.4 |
2.1 |
82.7 |
84 |
0.83 |
0.82 |
2890 |
3510 |
7.4 |
7.7 |
|||
YBX3-90S-2-H |
1.5 |
3.2 |
2.8 |
84.2 |
85.5 |
0.84 |
0.83 |
2900 |
3520 |
|||||
YBX3-90L-2-H |
2.2 |
4.6 |
4.0 |
85.9 |
86.5 |
0.85 |
0.84 |
2900 |
3520 |
|||||
YBX3-100L-2-H |
3 |
6.0 |
5.2 |
87.1 |
87.8 |
0.87 |
0.86 |
2880 |
3490 |
|||||
YBX3-112M-2-H |
4 |
7.8 |
6.8 |
88.1 |
88.7 |
0.88 |
0.87 |
2915 |
3530 |
|||||
YBX3-132S1-2-H |
5.5 |
10.6 |
9.3 |
89.2 |
89.5 |
0.88 |
0.87 |
2945 |
3540 |
7.7 |
8.0 |
|||
YBX3-132S2-2-H |
7.5 |
14.4 |
12.4 |
90.1 |
90.2 |
0.89 |
0.88 |
2940 |
3540 |
|||||
YBX3-160M1-2-H |
11 |
20.6 |
18.0 |
91.2 |
91 |
0.89 |
0.88 |
2950 |
3550 |
2.2 |
||||
YBX3-160M2-2-H |
15 |
27.9 |
24.6 |
91.9 |
91 |
0.89 |
0.88 |
2950 |
3550 |
|||||
YBX3-160L-2-H |
18.5 |
34.2 |
30.1 |
92.4 |
91.7 |
0.89 |
0.88 |
2950 |
3550 |
2.0 |
1.9 |
|||
YBX3-180M-2-H |
22 |
40.5 |
35.8 |
92.7 |
91.7 |
0.89 |
0.88 |
2965 |
3565 |
|||||
YBX3-200L1-2-H |
30 |
54.9 |
48.4 |
93.3 |
92.4 |
0.89 |
0.88 |
2970 |
3570 |
|||||
YBX3-200L2-2-H |
37 |
67.4 |
59.3 |
93.7 |
93 |
0.89 |
0.88 |
2975 |
3580 |
|||||
YBX3-225M-2-H |
45 |
80.8 |
70.4 |
94 |
94.2 |
0.9 |
0.89 |
2975 |
3580 |
7.8 |
8.3 |
|||
YBX3-250M-2-H |
55 |
98.5 |
85.7 |
94.3 |
94.6 |
0.9 |
0.89 |
2975 |
3580 |
|||||
YBX3-80M1-4-H |
0.55 |
1.5 |
1.3 |
73.5 |
74.5 |
0.75 |
0.74 |
1435 |
1740 |
2.2 |
2.2 |
6.8 |
7.1 |
2.3 |
YBX3-80M2-4-H |
0.75 |
1.8 |
1.5 |
82.5 |
85.5 |
0.76 |
0.75 |
1435 |
1740 |
|||||
YBX3-90S-4-H |
1.1 |
2.6 |
2.2 |
84.1 |
86.5 |
0.76 |
0.75 |
1440 |
1750 |
7.5 |
7.8 |
|||
YBX3-90L-4-H |
1.5 |
3.5 |
3.0 |
85.3 |
86.5 |
0.77 |
0.76 |
1440 |
1750 |
|||||
YBX3-100L1-4-H |
2.2 |
4.8 |
4.0 |
86.7 |
89.5 |
0.81 |
0.8 |
1440 |
1750 |
|||||
YBX3-100L2-4-H |
3 |
6.3 |
5.5 |
87.7 |
88.8 |
0.82 |
0.81 |
1440 |
1750 |
|||||
YBX3-112M-4-H |
4 |
8.4 |
7.2 |
86.6 |
87.8 |
0.82 |
0.81 |
1460 |
1760 |
|||||
YBX3-132S-4-H |
5.5 |
11.2 |
9.6 |
89.6 |
91.7 |
0.83 |
0.82 |
1475 |
1780 |
|||||
YBX3-132M-4-H |
7.5 |
15.0 |
12.9 |
90.4 |
91.7 |
0.88 |
0.87 |
1470 |
1770 |
|||||
YBX3-160M-4-H |
11 |
21.5 |
18.6 |
91.4 |
92.4 |
0.89 |
0.88 |
1475 |
1780 |
2.0 |
1.9 |
2.2 |
||
YBX3-160L-4-H |
15 |
28.8 |
24.9 |
92.1 |
93 |
0.86 |
0.85 |
1475 |
1780 |
|||||
YBX3-180M-4-H |
18.5 |
35.3 |
30.5 |
92.6 |
93.6 |
0.86 |
0.85 |
1480 |
1785 |
|||||
YBX3-180L-4-H |
22 |
41.8 |
36.3 |
93 |
93.6 |
0.86 |
0.85 |
1480 |
1785 |
7.7 |
8 |
|||
YBX3-200L-4-H |
30 |
56.6 |
49.2 |
93.6 |
94.1 |
0.86 |
0.85 |
1485 |
1790 |
|||||
YBX3-225S-4-H |
37 |
69.6 |
60.4 |
93.9 |
94.5 |
0.86 |
0.85 |
1485 |
1790 |
|||||
YBX3-225M-4-H |
45 |
84.4 |
73.7 |
94.2 |
94.3 |
0.86 |
0.85 |
1485 |
1790 |
|||||
YBX3-250M-4-H |
55 |
103.0 |
89.6 |
94.6 |
94.8 |
0.86 |
0.85 |
1485 |
1790 |
2.2 |
2 |
|||
YBX3-80M1-6-H |
0.37 |
1.1 |
1.0 |
70.1 |
70.6 |
0.7 |
0.68 |
950 |
1160 |
2.0 |
1.9 |
5.5 |
5.8 |
2.3 |
YBX3-80M2-6-H |
0.55 |
1.7 |
1.4 |
71 |
72.3 |
0.71 |
0.7 |
950 |
1160 |
6.0 |
6.3 |
|||
YBX3-90S-6-H |
0.75 |
2.0 |
1.7 |
78.9 |
82.5 |
0.71 |
0.7 |
960 |
1160 |
|||||
YBX3-90L-6-H |
1.1 |
2.8 |
2.3 |
81 |
87.5 |
0.73 |
0.72 |
960 |
1160 |
|||||
YBX3-100L-6-H |
1.5 |
3.8 |
3.1 |
82.5 |
88.5 |
0.73 |
0.72 |
960 |
1160 |
|||||
YBX3-112M-6-H |
2.2 |
5.4 |
4.4 |
84.3 |
89.5 |
0.74 |
0.73 |
970 |
1165 |
7.2 |
7.5 |
|||
YBX3-132S-6-H |
3 |
7.2 |
6.2 |
85.6 |
87.3 |
0.74 |
0.73 |
975 |
1170 |
|||||
YBX3-132M1-6-H |
4 |
9.5 |
8.2 |
86.8 |
88.1 |
0.74 |
0.73 |
975 |
1170 |
|||||
YBX3-132M2-6-H |
5.5 |
12.7 |
10.7 |
88 |
91 |
0.75 |
0.74 |
975 |
1170 |
|||||
YBX3-160M-6-H |
7.5 |
16.2 |
13.9 |
89.1 |
91 |
0.84 |
0.83 |
980 |
1190 |
|||||
YBX3-160L-6-H |
11 |
23.1 |
19.9 |
90.3 |
91.7 |
0.85 |
0.84 |
980 |
1190 |
1.9 |
1.8 |
2.2 |
||
YBX3-180L-6-H |
15 |
30.9 |
26.8 |
91.2 |
91.7 |
0.81 |
0.8 |
985 |
1190 |
|||||
YBX3-200L1-6-H |
18.5 |
37.8 |
32.6 |
91.7 |
93 |
0.81 |
0.8 |
985 |
1190 |
|||||
YBX3-200L2-6-H |
22 |
44.8 |
38.8 |
92.2 |
93 |
0.82 |
0.81 |
985 |
1190 |
|||||
YBX3-225M-6-H |
30 |
59.1 |
51.0 |
92.9 |
94.1 |
0.83 |
0.82 |
990 |
1190 |
|||||
YBX3-250M-6-H |
37 |
71.7 |
62.2 |
93.3 |
94.1 |
0.84 |
0.83 |
985 |
1190 |
|||||
YBX3-80M1-8-H |
0.18 |
0.83 |
0.70 |
56 |
58 |
0.59 |
0.58 |
650 |
795 |
1.9 |
1.8 |
5.5 |
5.8 |
1.9 |
YBX3-80M2-8-H |
0.25 |
1.13 |
0.96 |
57 |
59 |
0.59 |
0.58 |
650 |
795 |
|||||
YBX3-90S-8-H |
0.37 |
1.36 |
1.16 |
68 |
69.5 |
0.61 |
0.6 |
670 |
815 |
2.0 |
||||
YBX3-90L-8-H |
0.55 |
1.95 |
1.69 |
70.2 |
71.2 |
0.61 |
0.6 |
670 |
815 |
|||||
YBX3-100L1-8-H |
0.75 |
2.31 |
2.00 |
73.5 |
74.5 |
0.67 |
0.66 |
690 |
840 |
|||||
YBX3-100L2-8-H |
1.1 |
3.21 |
2.78 |
76.5 |
77.5 |
0.68 |
0.67 |
690 |
840 |
|||||
YBX3-112M-8-H |
1.5 |
4.20 |
3.64 |
78.6 |
79.6 |
0.69 |
0.68 |
690 |
840 |
|||||
YBX3-132S-8-H |
2.2 |
5.89 |
5.10 |
81.1 |
82.1 |
0.7 |
0.69 |
710 |
860 |
|||||
YBX3-132M-8-H |
3 |
7.74 |
6.70 |
82.9 |
83.9 |
0.71 |
0.7 |
710 |
860 |
6.2 |
6.5 |
|||
YBX3-160M1-8-H |
4 |
9.99 |
8.65 |
84.5 |
85.5 |
0.72 |
0.71 |
720 |
870 |
|||||
YBX3-160M2-8-H |
5.5 |
13.50 |
11.68 |
86 |
87 |
0.72 |
0.71 |
720 |
870 |
|||||
YBX3-160L-8-H |
7.5 |
18.15 |
15.72 |
87.2 |
88.2 |
0.72 |
0.71 |
720 |
870 |
|||||
YBX3-180L-8-H |
11 |
25.04 |
21.79 |
89 |
89.5 |
0.75 |
0.74 |
720 |
870 |
|||||
YBX3-200L-8-H |
15 |
33.69 |
29.33 |
90.2 |
90.7 |
0.75 |
0.74 |
730 |
885 |
6.8 |
7.1 |
|||
YBX3-225S-8-H |
18.5 |
39.60 |
34.46 |
91 |
91.5 |
0.78 |
0.77 |
730 |
885 |
|||||
YBX3-225M-8-H |
22 |
46.89 |
40.80 |
91.4 |
91.9 |
0.78 |
0.77 |
730 |
885 |
|||||
YBX3-250M-8-H |
30 |
62.72 |
54.56 |
92 |
92.5 |
0.79 |
0.78 |
730 |
885 |
Mounting and Overall Dimension

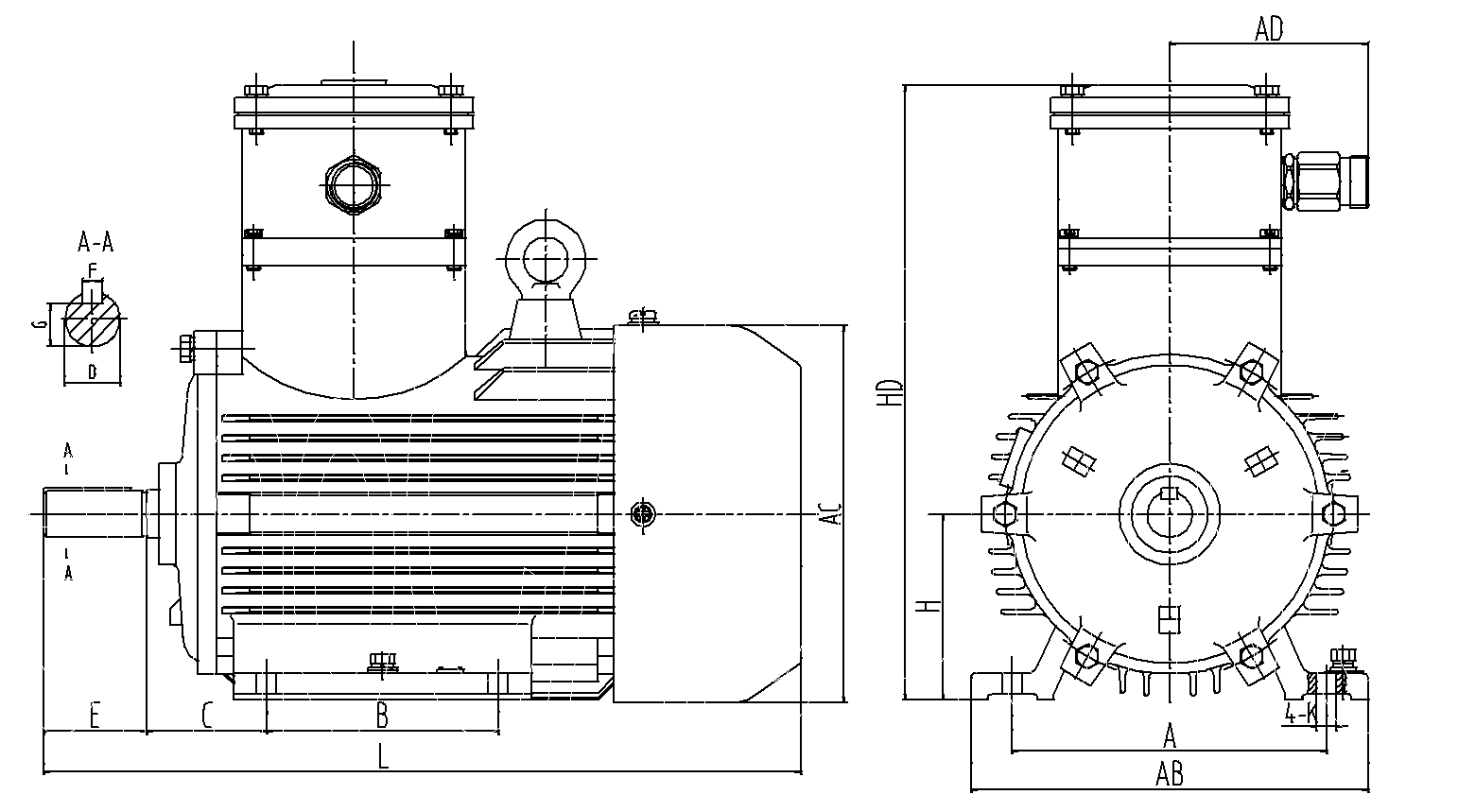

B3 Type Frame with foot and endshield without flange
机座号 |
极数 |
安装尺寸及公差 |
|||||||||||||
A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
AD |
HD |
L |
||
80M |
2、4、6、8 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
80 |
10 |
165 |
175 |
180 |
325 |
375 |
90S |
140 |
56 |
24 |
50 |
8 |
20 |
90 |
180 |
195 |
335 |
405 |
||||
90L |
125 |
455 |
|||||||||||||
100L |
160 |
140 |
63 |
28 |
60 |
24 |
100 |
12 |
200 |
215 |
355 |
460 |
|||
112M |
190 |
70 |
112 |
245 |
255 |
190 |
380 |
500 |
|||||||
132S |
216 |
89 |
38 |
80 |
10 |
33 |
132 |
280 |
310 |
210 |
435 |
575 |
|||
132M |
178 |
585 |
|||||||||||||
160M |
254 |
210 |
108 |
42 |
110 |
12 |
37 |
160 |
14.5 |
330 |
340 |
210 |
530 |
735 |
|
160L |
254 |
775 |
|||||||||||||
180M |
279 |
241 |
121 |
48 |
14 |
42.5 |
180 |
355 |
380 |
540 |
820 |
||||
180L |
279 |
820 |
|||||||||||||
200L |
318 |
305 |
133 |
55 |
16 |
49 |
200 |
18.5 |
395 |
445 |
305 |
590 |
920 |
||
225S |
4,8 |
356 |
286 |
149 |
60 |
140 |
18 |
53 |
225 |
435 |
470 |
335 |
640 |
985 |
|
225M |
2 |
311 |
55 |
110 |
16 |
49 |
985 |
||||||||
4,6,8 |
60 |
140 |
18 |
53 |
1020 |
||||||||||
250M |
2 |
406 |
349 |
168 |
53 |
250 |
24 |
495 |
535 |
350 |
725 |
1320 |
|||
4,6,8 |
65 |
58 |

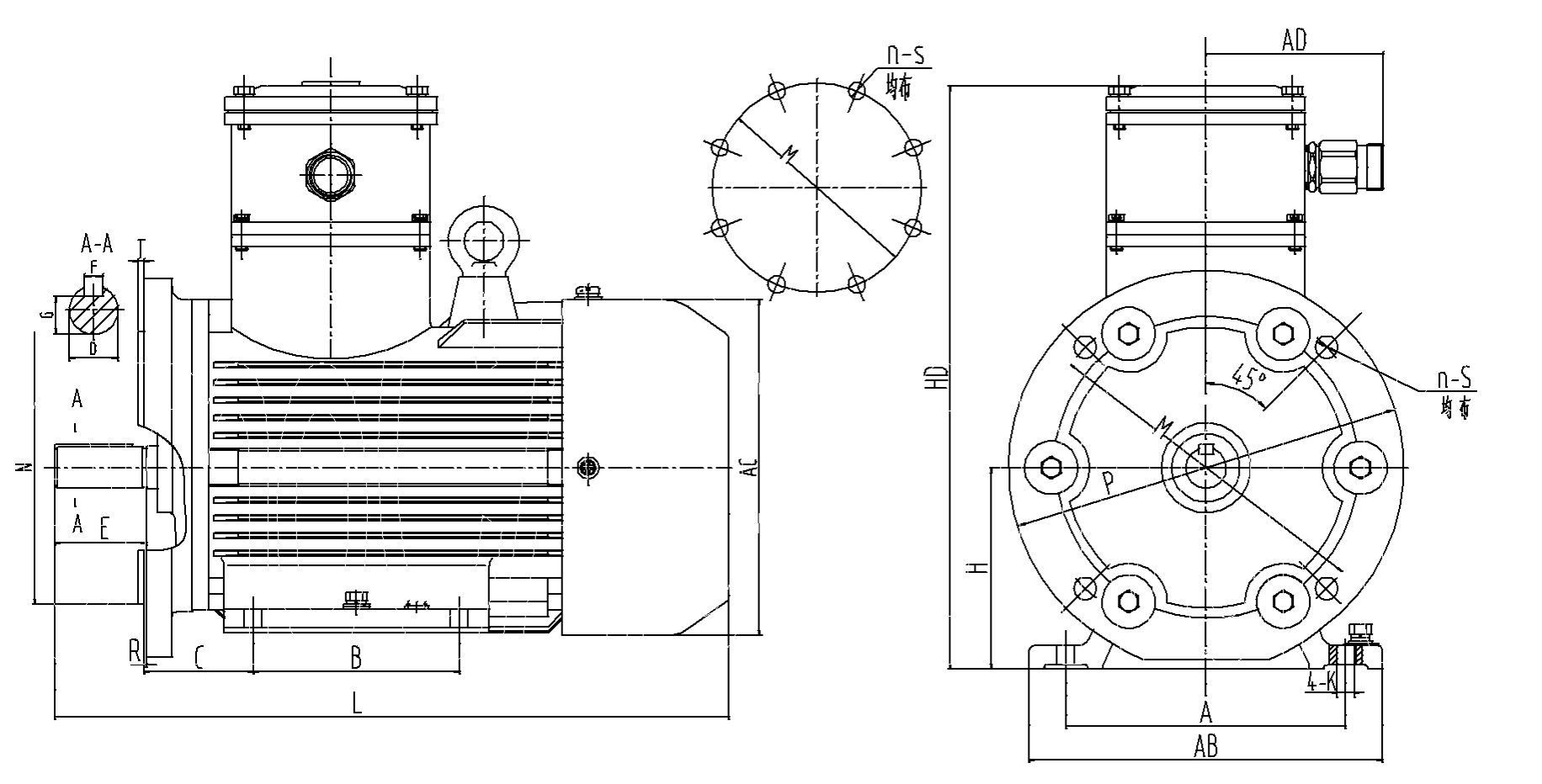

B35 Type Frame with foot and endshield with flange(through hole)
Frame Size |
Flange |
No. of poles |
Mounting and Overall Dimension |
||||||||||||||||||||
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
R |
S |
T |
n |
AB |
AC |
AD |
HD |
L |
|||
80M |
FF165 |
2、4、6、8 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
80 |
10 |
165 |
130 |
200 |
0±1.5 |
12 |
4 |
4 |
165 |
175 |
180 |
325 |
375 |
90S |
140 |
56 |
24 |
50 |
8 |
20 |
90 |
180 |
195 |
335 |
405 |
||||||||||||
90L |
125 |
455 |
|||||||||||||||||||||
100L |
FF215 |
160 |
140 |
63 |
28 |
60 |
24 |
100 |
12 |
215 |
180 |
250 |
0±2.0 |
15 |
4 |
205 |
215 |
355 |
460 |
||||
112M |
190 |
70 |
112 |
245 |
255 |
190 |
350 |
500 |
|||||||||||||||
132S |
FF265 |
216 |
89 |
38 |
80 |
10 |
33 |
132 |
265 |
230 |
300 |
280 |
310 |
210 |
435 |
575 |
|||||||
132M |
178 |
585 |
|||||||||||||||||||||
160M |
FF300 |
254 |
210 |
108 |
42 |
110 |
12 |
37 |
160 |
15 |
300 |
250 |
350 |
0±3.0 |
19 |
5 |
330 |
340 |
210 |
530 |
735 |
||
160L |
254 |
775 |
|||||||||||||||||||||
180M |
279 |
241 |
121 |
48 |
14 |
42.5 |
180 |
355 |
380 |
540 |
820 |
||||||||||||
180L |
279 |
820 |
|||||||||||||||||||||
200L |
FF350 |
318 |
305 |
133 |
55 |
16 |
49 |
200 |
19 |
350 |
300 |
400 |
395 |
445 |
280 |
580 |
920 |
||||||
225S |
FF400 |
4 |
356 |
286 |
149 |
60 |
140 |
18 |
53 |
225 |
400 |
350 |
450 |
0±4.0 |
8 |
435 |
470 |
335 |
640 |
985 |
|||
225M |
2 |
311 |
55 |
110 |
16 |
49 |
985 |
||||||||||||||||
4,6,8 |
60 |
140 |
18 |
53 |
1020 |
||||||||||||||||||
250M |
FF500 |
2 |
406 |
349 |
168 |
250 |
24 |
500 |
450 |
550 |
495 |
535 |
350 |
725 |
1320 |
||||||||
4,6,8 |
65 |
58 |

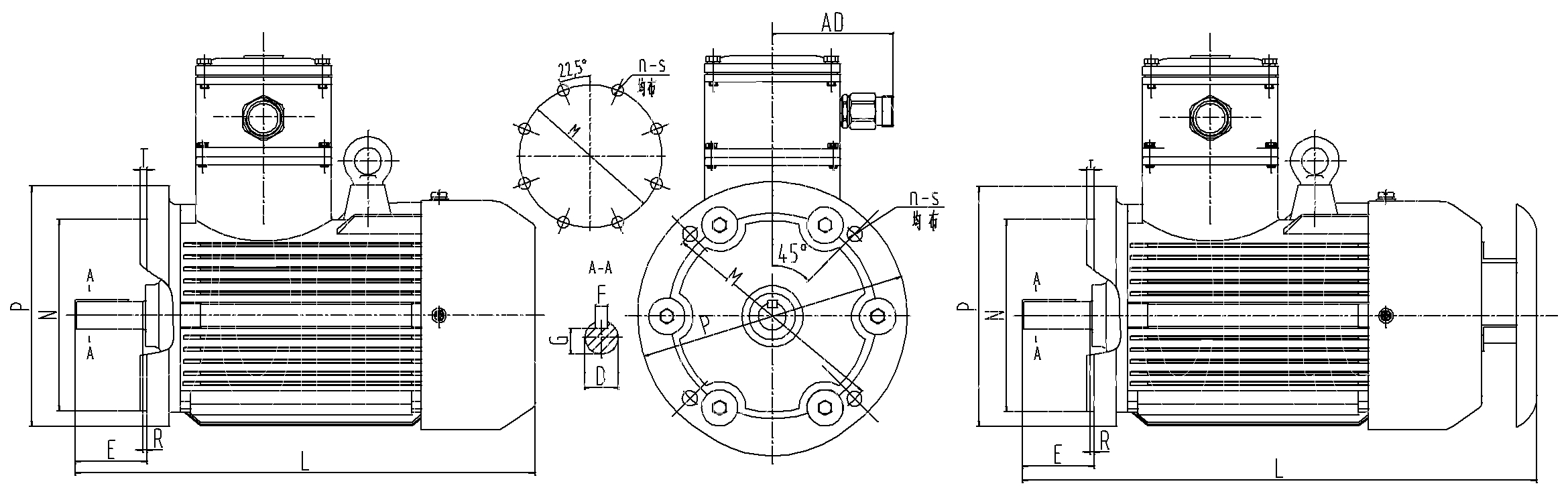

B5卧式安装或V1立式安装、机座不带底脚、端盖有凸缘(带通孔)
Frame Size |
Flange |
No. of poles |
Mounting and Overall Dimension |
||||||||||||||
D |
E |
F |
G |
M |
N |
P |
R |
S |
T |
n |
AC |
AD |
L |
||||
B5 |
V1 |
||||||||||||||||
80M |
FF165 |
2、4、6、8 |
19 |
40 |
6 |
15.5 |
165 |
130 |
200 |
0±1.5 |
12 |
3.5 |
4 |
175 |
180 |
375 |
420 |
90S |
24 |
50 |
8 |
20 |
195 |
405 |
450 |
||||||||||
90L |
455 |
490 |
|||||||||||||||
100L |
FF215 |
28 |
60 |
24 |
215 |
180 |
250 |
0±2.0 |
15 |
4 |
205 |
460 |
520 |
||||
112M |
255 |
190 |
500 |
560 |
|||||||||||||
132S |
FF265 |
38 |
80 |
10 |
33 |
265 |
230 |
300 |
310 |
210 |
575 |
650 |
|||||
132M |
585 |
670 |
|||||||||||||||
160M |
FF300 |
42 |
110 |
12 |
37 |
300 |
250 |
350 |
0±3.0 |
19 |
5 |
340 |
735 |
800 |
|||
160L |
775 |
840 |
|||||||||||||||
180M |
48 |
14 |
42.5 |
380 |
820 |
890 |
|||||||||||
180L |
820 |
890 |
|||||||||||||||
200L |
FF350 |
2、4、6、8 |
55 |
16 |
49 |
350 |
300 |
400 |
445 |
280 |
920 |
985 |
|||||
225S |
FF400 |
4 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0±4.0 |
8 |
470 |
335 |
985 |
1045 |
||
225M |
2 |
55 |
110 |
16 |
49 |
985 |
1045 |
||||||||||
4,6,8 |
60 |
140 |
18 |
53 |
1020 |
1080 |
|||||||||||
250M |
FF500 |
2 |
500 |
450 |
550 |
535 |
350 |
1320 |
1380 |
||||||||
4,6,8 |
65 |
58 |
REMARK:The technical data is only used for reference,please contact us and get detailed specifications and offer.
We could produce the marine mushroom vent head according to customer's detailed requirement,welcome to contact us!
